Энкодер DS-130 Netzer

Общее описание DS-130 Netzer

Абсолютный высокоточный емкостной энкодер DS-130 выполнен в виде кольца и имеет бесподшипниковую конструкцию. Высота корпуса всего 10 мм, что упрощает интеграцию в различные системы с дефицитом пространства. Ротор датчика предназначен для посадки на вал диаметром 90 мм. Энкодер работает в диапазоне температур от -40°С до +85°С и обладает высокой стойкостью к ударам и вибрации. Выходные сигналы SSI или BiSS. Разрешение энкодера 19, 20 или 21 бит. Точность системы до ±0.006°.

Угловой энкодер DS-130 Netzer. Особенности конструкции

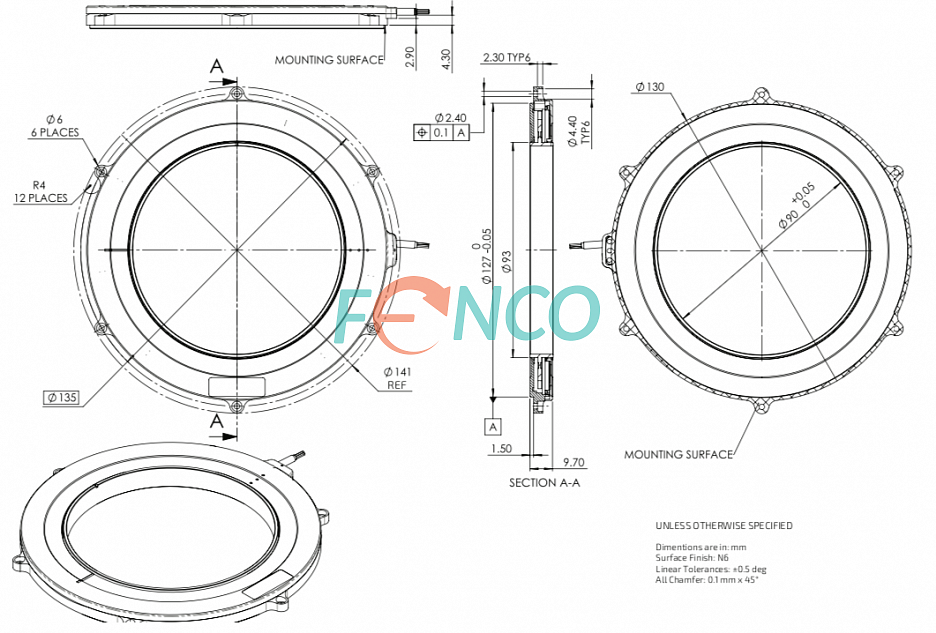

Энкодер DS-130 состоит из трех узлов: два из них имеют элементы электроники и образуют статор, еще один узел - ротор датчика. Габариты корпуса подходят под общепромышленные требования: диаметр - 130 мм, высота - 10 мм. Конструктивное исполнение с большим полым валом: внутренний диаметр ротора - 90 мм. Датчик не имеет подшипникового узла. Электрическое подключение - кабель с разъемом или без разъема.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания - 5 В. Разрешение энкодера в стандартном исполнении - 19 бит, опционально - 20 или 21 бит. Возможные интерфейсы вывода сигнала: BiSS-C или SSI, двоичный код.

Применение DS-130 Netzer

Емкостной кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить абсолютный емкостной кольцевой энкодер DS-130 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
