Абсолютный кольцевой энкодер AksIM-2 + ring RLS

Общее описание AksIM-2 RLS

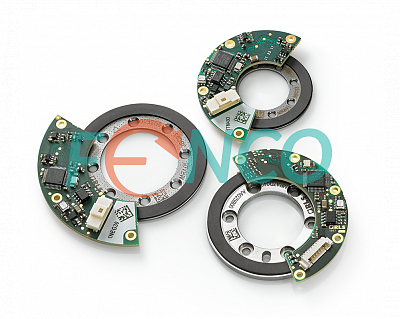

Абсолютный магнитный кольцевой энкодер AksIM-2 состоит из считывающей головки и шкалы, выполненной в виде аксиального магнитного кольца. Данный энкодер имеет компактные размеры и разработан для интеграции в различные системы с дефицитом пространства. Считывающая головка работает в широком диапазоне температур и обладает высокой стойкостью к вибрации. Разрешение энкодера до 20 бит. Точность системы до ±0.025°.

Угловой энкодер (кольцо) AksIM-2 RLS. Особенности конструкции

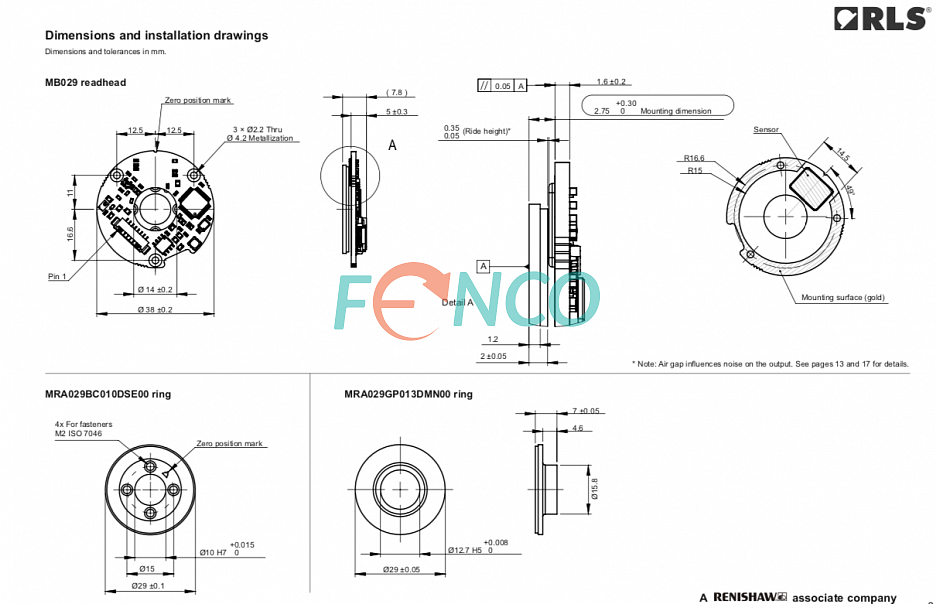

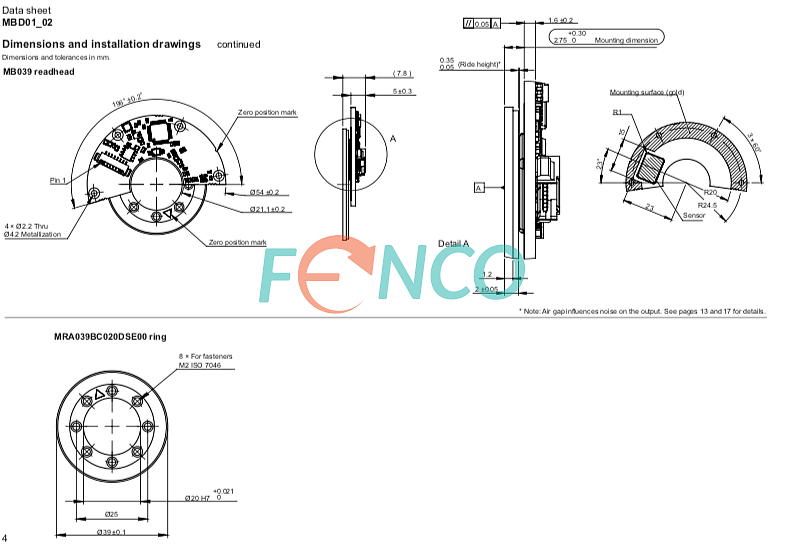

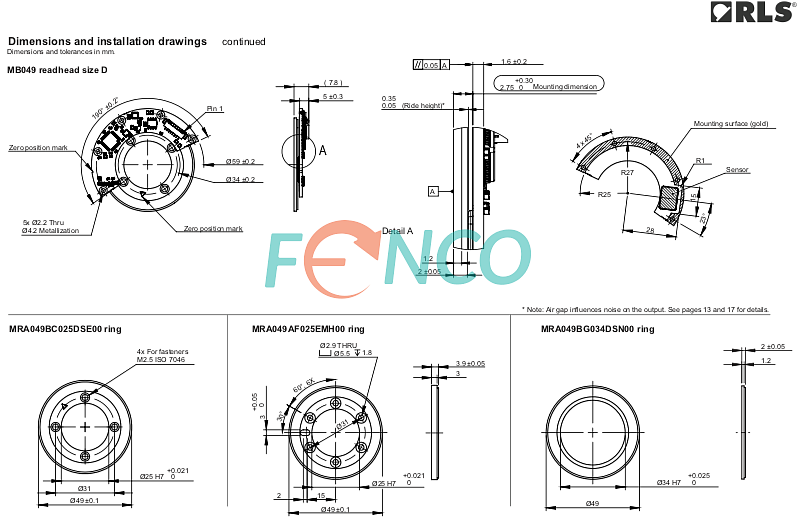

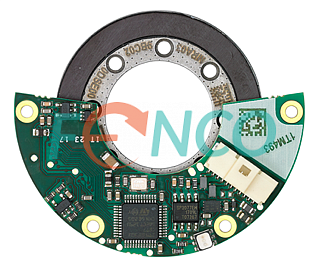

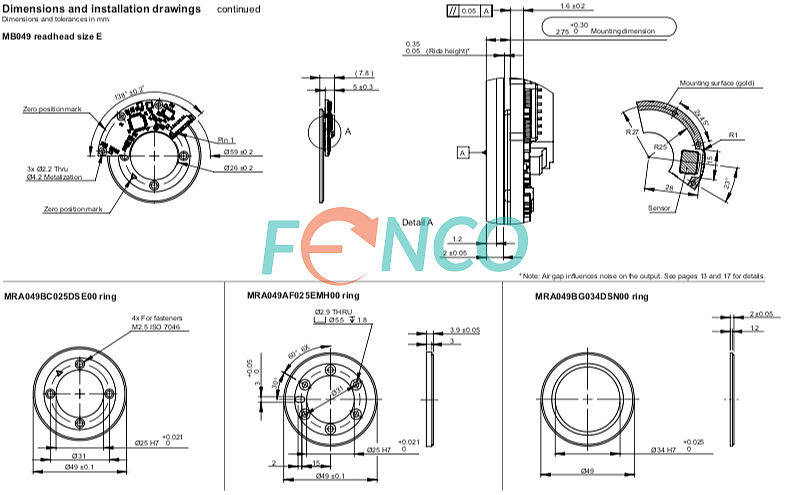

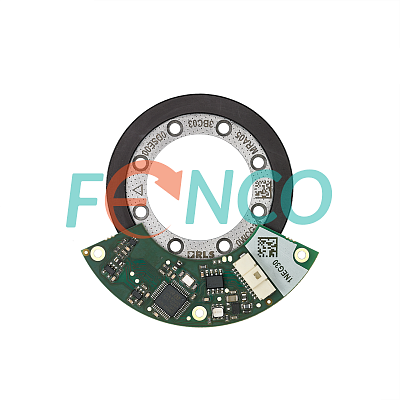

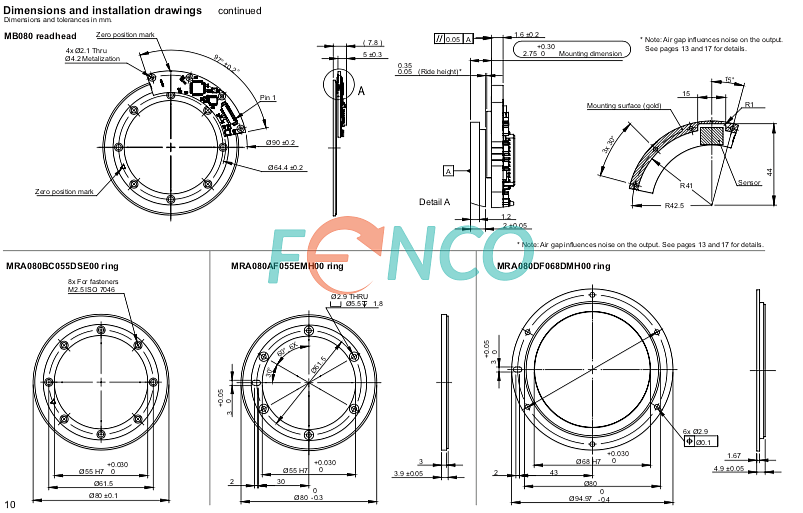

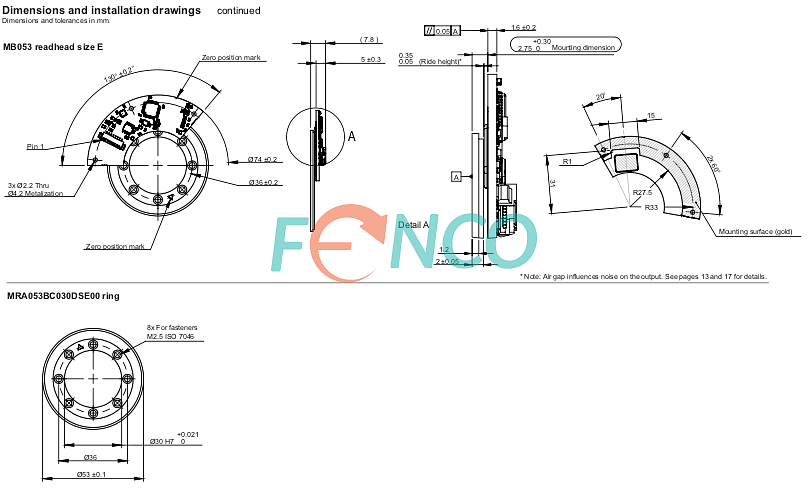

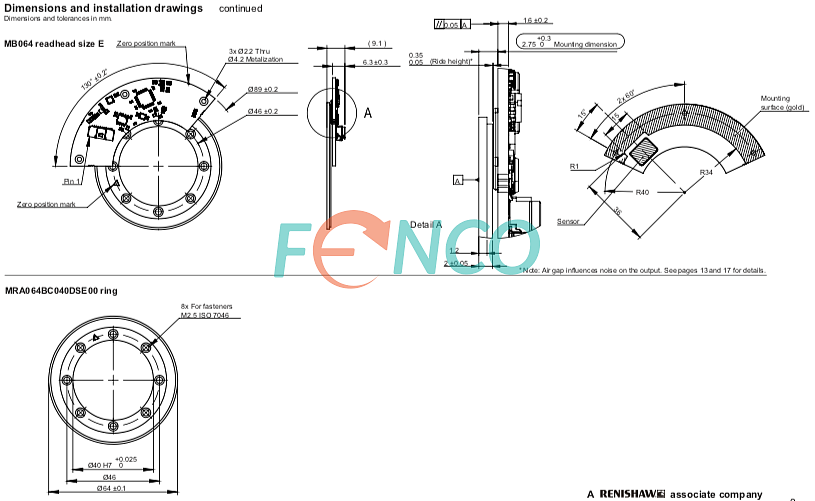

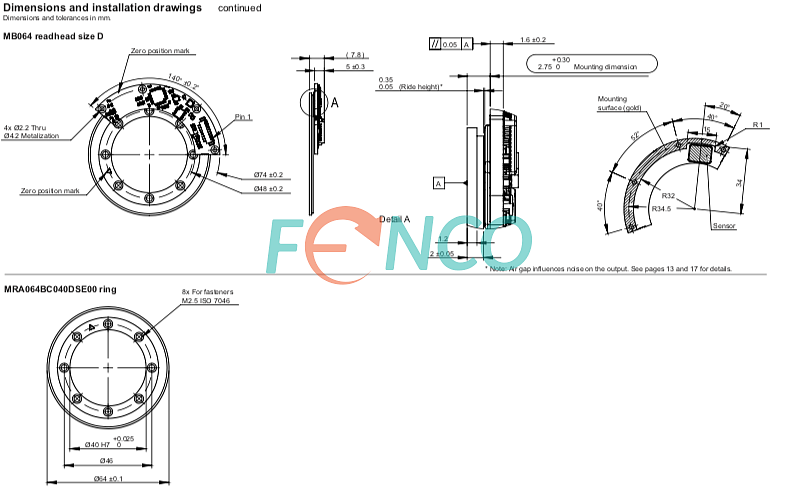

Бесконтактный энкодер состоит из считывающей головки и шкалы, выполненной в виде аксиального магнитного кольца. Данная модель энкодера может комплектоваться кольцами MRA029 / 039 / 049 / 053 / 064 / 080 с соответствующими им считывающими головками MB029-080. Кольца выполнены из штампованного металла или нержавеющей стали. Выбор колец с внутренним диаметром из диапазона от 10 до 68 мм, внешним - от 29 до 80 мм. Энкодер имеет конструктивное исполнение с разъемом на плате.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания - 5 В. Разрешение кольцевого энкодера внутри оборота достигает 20 бит. Разрешение на кол-во оборотов - 16 бит. Возможные интерфейсы вывода сигнала: BiSS-C, SSI, PWM или асинхронный последовательный интрефейс SF.

Применение AksIM-2 RLS

Магнитный кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить абсолютный магнитный кольцевой энкодер AksIM-2 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
