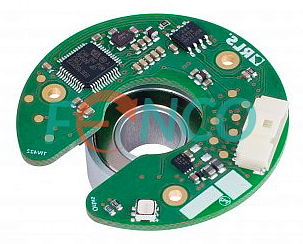

Абсолютный угловой энкодер ORBIS RLS

Общее описание ORBIS RLS

Абсолютный однооборотный или многооборотный магнитный угловой энкодер ORBIS имеет модульную конструкцию без подшипникового узла и бескорпусное исполнение. В зависимости от исполнения роль шкалы выполняет постоянный магнит или магнитный актуатор, предназначенные для посадки на вал исполнительного механизма. Датчик предназначен для работы в широком диапазоне температур - от 0 до +85°C. Разрешение датчика - 14 бит. К заказу доступно многооборотное исполнение с разрешением 16 бит на количество оборотов. При оптимальной установке обеспечивается точность ±0.25°.

Датчик ORBIS RLS. Особенности конструкции

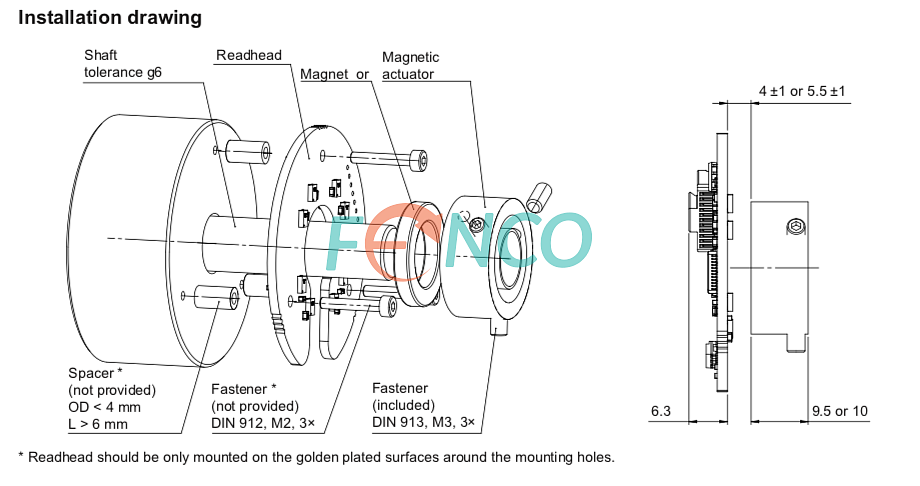

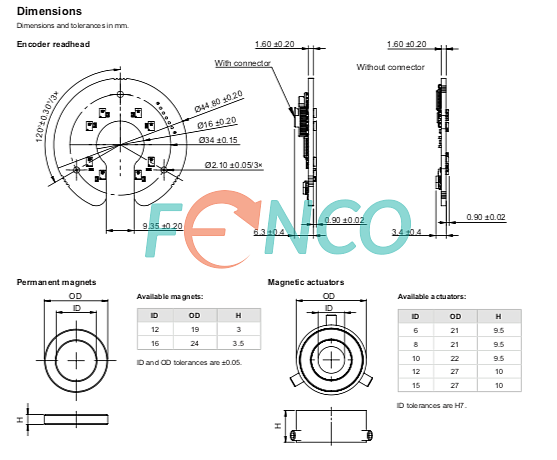

Энкодер имеет модульное исполнение, без корпуса и подшипникового узла. Состоит из считывающего узла и постоянного магнита или магнитного актуатора. Постоянный магнит имеет исполнение для посадки на вал диаметром 12 или 16 мм. Выбор посадочных диаметров магнитного актуатора из ряда от 6 до 15 мм. К заказу доступны исполнения с разъемом на плате или без разъема (под пайку). На печатной плате имеется светодиодный индикатор состояния.

Электрические параметры, выходные интерфейсы, разрешающая способность

Напряжение питания энкодера - 5 В (от 4,5 до 5,5 В на разъёме датчика). Широкий выбор выходных сигналов: SSI, BiSS, SPI slave, Pulse width modulated или Asynchronous serial. Разрешение сигнала - 14 бит. В многооборотном исполнении разрешение на кол-во оборотов - 16 бит.

Применение ORBIS RLS

Датчик применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить абсолютный угловой энкодер ORBIS можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
