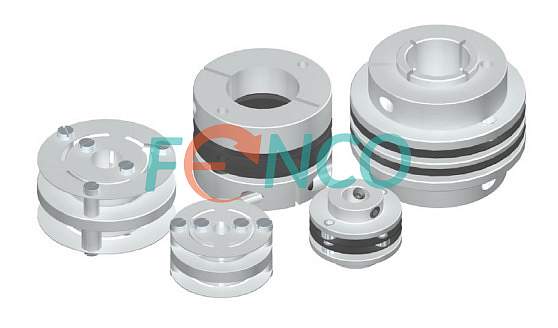

Дисковая муфта LFP / LFA Hohner

Характеристики муфты LFP / LFA Hohner

Cоединительные дисковые муфты LFP / LFA Hohner могут работать на скоростях до 14000 об/мин.
Посадочные диаметры валов датчиков до 16 мм.



Модель	LFP2014	LFP2016
Диаметр вала энкодера	2 мм, 4 мм, 6 мм	2 мм, 4 мм, 6 мм
Крутящий момент	50 Нсм	50 Нсм
Допустимое радиальное смещение осей		±0,2 мм
Допустимое осевое смещение осей	±0,3 мм	±0,4 мм
Жесткость на скручивание	100 Нм	45 Нм
Максимальная скорость вращения	10000	10000
Момент инерции	2,6 г /см2	2,8 г /см2
Вес	5 г	6 г

Пример кода заказа: Муфта Hohner LFP2014 02/02 - муфта LFP2014 с диаметром под вал 2 мм с одной стороны и 2 мм с другой.

Модель	LFA2213	LFA2519	LFA2525
Диаметр вала энкодера	2, 4, 6 мм	6, 8, 10 мм	6, 8, 10,12 мм
Крутящий момент	20 Нсм	40 Нсм	40 Нсм
Допустимое радиальное смещение осей	±0,3 мм	±0,25 мм	±0,25 мм
Допустимое осевое смещение осей	±0,3 мм	±0,4 мм	±0,4 мм
Жесткость на скручивание	14 Нм	22 Нм	22 Нм
Максимальная скорость вращения	10000	12000	12000
Момент инерции	3,2 г /см2	13,5 г /см2	15 г /см2
Вес	9,5 г	16 г	18 г

Пример кода заказа: Муфта Hohner LFA2213 02/02 - муфта LFA2213 с диаметром под вал 2 мм с одной стороны и 2 мм с другой.

Модель	LFA3019	LFA3022	LFA3027	LFA3437	LFA3832	LFA3850
Диаметр вала энкодера	3, 4, 5, 6 мм	6, 10, 12, 14, 16 мм	6, 10, 12, 14, 16 мм	6, 10, 12, 14 мм	6, 10, 12, 14 мм	6, 10, 12, 14 мм
Крутящий момент	80 Нсм	60 Нсм	60 Нсм	6,3 Нсм	400 Нсм	400 Нсм
Допустимое радиальное смещение осей	±0,4 мм	±0,3 мм	±0,3 мм	0,2 мм	±0,3 мм	±0,8 мм
Допустимое осевое смещение осей	±0,4 мм	±0,4 мм	±0,4 мм	±0,5 мм	±0,3 мм	±0,8 мм
Жесткость на скручивание	150 Нм	30 Нм	30 Нм	2500 Нм	250 Нм	250 Нм
Максимальная скорость вращения	12000	12000	12000	18000	8000	8000
Момент инерции	19 г /см2	35 г /см2	37 г /см2	130 г /см2	82 г /см2	106 г /см2
Вес	16 г	30 г	32 г	75 г	53 г	63 г

Пример кода заказа: Муфта Hohner LFA3019 06/08 - муфта LFA3019 с диаметром под вал 6 мм с одной стороны и 8 мм с другой.

Модель	LFA4447
Диаметр вала энкодера	6, 10, 12, 14 мм
Крутящий момент	14 Нсм
Допустимое радиальное смещение осей	0,25 мм
Допустимое осевое смещение осей	±0,6 мм
Жесткость на скручивание	6400 Нм
Максимальная скорость вращения	14000
Момент инерции	470 г /см2
Вес	156 г

Пример кода заказа: Муфта Hohner LFA4447 06/06 - муфта LFA4447 с диаметром под вал 6 мм с одной стороны и 6 мм с другой.


Дисковая муфта LFP / LFA от Hohner
