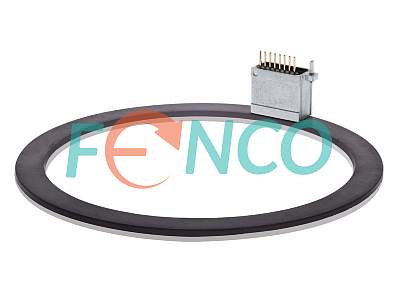

Инкрементальный магнитный кольцевой энкодер RLM + ring RLS

Общее описание RoLin (RLM) RLS

Инкрементальный магнитный кольцевой энкодер RLM состоит из миниатюрной считывающей головки и шкалы, выполненной в виде магнитного кольца с нанесенными радиально или аксиально магнитными полюсами длиной 2 мм. Миниатюрная считывающая головка работает в широком диапазоне температур и обладает высокой стойкостью к вибрации. Разрешение энкодера до 0,244 мкм. Считывающая головка RLM в комплекте с магнитной лентой может быть использована в качестве линейного энкодера. Благодаря миниатюрным размерам энкодер RLM является лучшим выбором для применения в условиях ограниченного пространства.

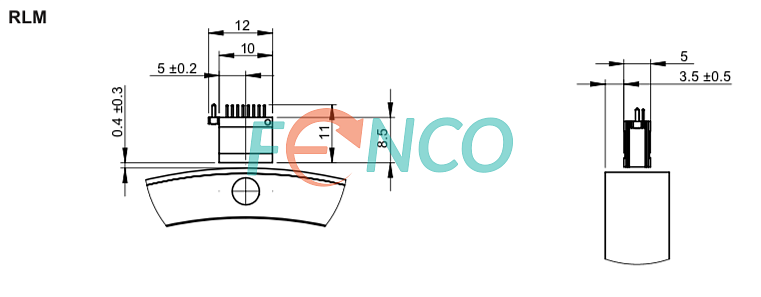

Кольцевой энкодер RLM RLS. Особенности конструкции

Бесконтактный энкодер состоит из миниатюрной считывающей головки и шкалы, выполненной в виде аксиального или радиального магнитного кольца. Энкодер может комплектоваться кольцами с внешним диаметром из диапазона от 19 до 162 мм с количеством магнитных полюсов от 26 до 156. Кольца изготавливаются из штампованного металла или нержавеющей стали. Доступны исполнения с периодическими референтными метками, одной меткой или без референтной метки. Конструктивное исполнение с разъемом или кабельным шлейфом.

Электрические параметры, выходные интерфейсы, разрешающая способность

Имеет универсальное напряжение питания - 5 В. Выбор разрешений энкодера из ряда до 0,244 мкм. Наиболее популярными являются разрешения 1, 5 и 10 мкм. Выходной сигнал - TTL (ABZ или AA-BB-ZZ-).

Применение RLM RLS

Магнитный кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить инкрементальный магнитный кольцевой энкодер RLM можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
