Энкодер VLX-35 Netzer

Общее описание VLX-35 Netzer

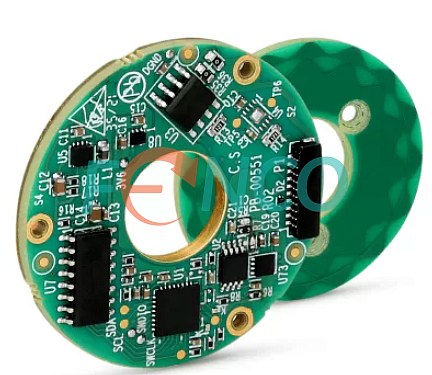

Абсолютный емкостной энкодер модели VLX-35 отличается модульной конструкцией, не имеющей подшипникового узла и корпуса. Его платы выполнены в виде колец с общей высотой 6 мм, что делает его идеальным для интеграции в устройства с ограниченным пространством. Ротор энкодера разработан для установки на вал диаметром 11 мм и способен функционировать в широком диапазоне температур от -40°С до +85°С. Выходные сигналы могут передаваться в форматах SSI или BiSS с разрешением, достигающим до 19 бит. При этом точность работы системы составляет до ±0,035°.

Угловой энкодер VLX-35 Netzer. Особенности конструкции

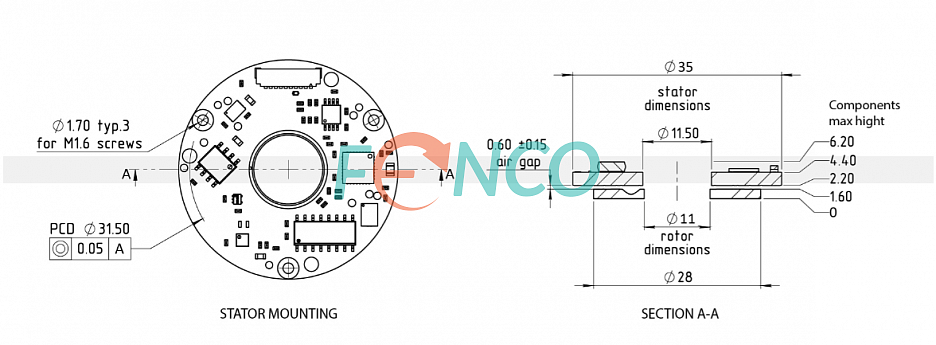

Энкодер VLX-25 работает на основе бесконтактного принципа состоит из двух ключевых компонентов: статора и ротора. Габариты устройства соответствуют общепромышленным стандартам: диаметр составляет 35 мм, а высота — 6 мм. Кроме того, конструкция включает полый вал с внутренним диаметром 11 мм. Отсутствие подшипников и корпуса позволяет значительно сократить размеры устройства. При установке энкодера важно обеспечить зазор между ротором и статором в диапазоне 0,6 мм с погрешностью +/- 0,2 мм. Электрическое соединение производится через разъем, размещенный на плате статора.

Электрические параметры, выходные интерфейсы, разрешающая способность

Энкодер работает при напряжении питания 5 В. В стандартном исполнении его разрешение составляет 17 или 19 бит. Возможные интерфейсы для вывода сигнала включают BiSS-C и SSI, а также двоичный код.

Применение VLX-35 Netzer

Емкостной кольцевой энкодер применяется в различных отраслях промышленности, хорошо себя зарекомендовал в следующих сферах:

Купить абсолютный емкостной кольцевой энкодер VLX-35 можно в нашей компании, обратившись по телефону 8-800-201-95-09 или отправив запрос на sales@f-enco.ru. Предлагаем товары из наличия или под заказ с быстрыми сроками поставки, гибкие условия оплаты. Мы будем рады оказать Вам поддержку по подбору оборудования.
