Абсолютный линейный энкодер SMA21 с синусно-косинусным выходом от Lika

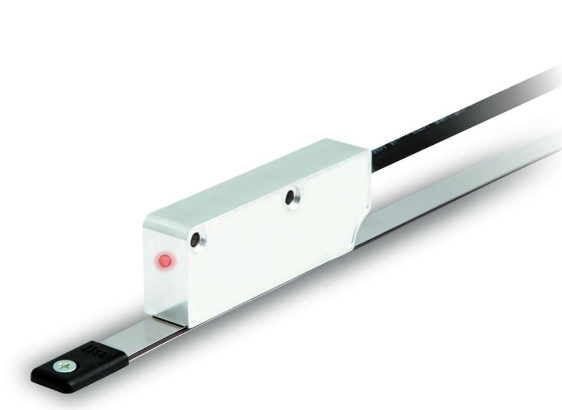

Абсолютный линейный энкодер SMA21, разработанный компанией Lika Electronic, представляет собой современное решение с расширенными возможностями настройки и широкими областями применения.

Доступны следующие варианты интерфейсов:

• SSI
• BiSS C-Mode
• Panasonic RS-485
• SSI с инкрементальными цифровыми сигналами AB /AB (Line Driver)
• SSI с аналоговыми сигналами 1Vpp Sin/Cos
• BiSS C-Mode с инкрементальными цифровыми сигналами AB /AB (Line Driver)
• BiSS C-Mode с аналоговыми сигналами 1Vpp Sin/Cos.

Энкодер SMA21 обеспечивает разрешение до 1 мкм и точность позиционирования в пределах ± 2 мкм, сохраняя стабильную работу при скорости до 10 м/с. Благодаря таким характеристикам устройство идеально подходит для задач, где требуется высокая точность  при  длине измерения до 32,7 метра.

Совместно с магнитной лентой MTA-A154 образует измерительную систему, которая поддерживает одновременную передачу абсолютных и инкрементальных данных как в аналоговом, так и в цифровом виде. Лента MTA-A154 имеет компактную ширину всего 10 мм и содержит две дорожки: абсолютную для точного определения положения и инкрементальную с шагом 2 мм для контроля скорости движения.

Высокая устойчивость шкалы MTA-A154 к загрязнениям, включая пыль, масло, влагу и химические вещества, позволяет использовать её в тяжёлых промышленных условиях. Компактная считывающая головка облегчает монтаж даже в ограниченном пространстве, при этом сохраняется высокая надёжность конструкции.

Электронная часть устройства выполнена с применением качественных компонентов и полностью герметизирована, что обеспечивает защиту уровня IP67. Это гарантирует стабильную работу даже при воздействии внешних факторов и электромагнитных помех. Бесконтактный принцип считывания снижает износ, благодаря чему энкодер практически не требует обслуживания и отличается длительным сроком эксплуатации.

Дополнительный светодиодный индикатор помогает контролировать корректность установки и рабочее состояние датчика. Устройство оснащено гибким кабелем, специально разработанным для эксплуатации в кабельных цепях и рассчитанным на более чем миллион циклов изгиба.

Применение энкодера SMA21 Lika.

Области применения включают системы линейных приводов, автоматизированные линии перемещения продукции, складскую логистику, оборудование для резки, роботизированные комплекс, электронное производство, печатные и измерительные системы, медицинские приборы, а также станочное оборудование.
