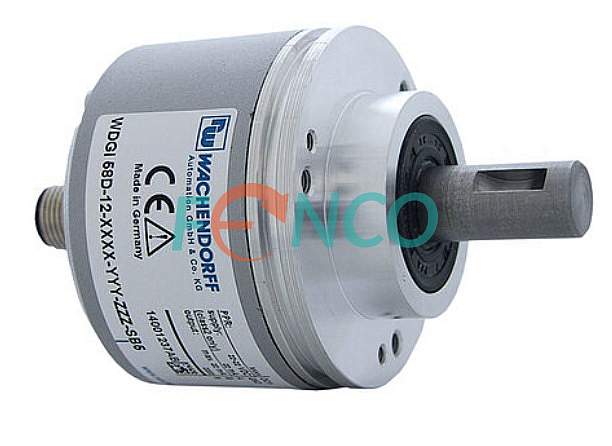

Энкодер WDGI 58D Wachendorff
Артикул:
WDGI 58D Wachendorff
Замена энкодеров WDGI 58D производителя Wachendorff
Подробнее
Под заказ
Цены
| Название |
Артикул
|
Цена | В наличии | |
| WDGI 58D-128-ABN-G24-K3-AAC | 58D128ABNG24K3AAC |
Цена по запросу
|
Под заказ | Подобрать аналог |
Описание
Характеристики датчика WDGI 58D
| Диаметр корпуса | 58 мм |
| Тип фланца | Зажимной фланец |
|
Тип вала |
Цельный вал |
| Диаметр вала |
12 мм |
| Напряжение питания |
4,75…5,5 В / 10…30 В / 5…30 В |
| Тип выходного сигнала |
TTL / RS422 / HTL / 1 Vpp / SinCos |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Аксиально или радиально |
|
Степень защиты от внешней среды |
IP 67, IP 65 |
|
Диапазон рабочих температур |
от -20 до +80 С / от -40 до +85 С / от -10 до +70 С |
|
Допустимая нагрузка на вал |
Аксиальная 500 Н Радиальная 500 Н |
| Масса | около 0,25 кг |
| Удар |
1000 м/с2 (6 м/с) |
| Вибрация |
50 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
до 25000 / до 1024 |
Инкрементальные угловые энкодеры WDGI 58D от Wachendorff
Особенности модели:- Надежный энкодер промышленного стандарта.
- Крышка корпуса из литого под давлением алюминия
с экологически безопасным порошковым покрытием. - Разрешение до 25000 PPR.
- Степень защиты IP67, уплотнение вала IP65.
- Высокая помехоустойчивость.
- Радиальная нагрузка на вал 500 Н, осевая 500 Н.
- Максимальная механическая и электрическая безопасность.
- Защита от обратной полярности и защита от короткого замыкания при напряжении от 10 В до 30 В.
- Высокая выходная частота 600 кГц/2 МГц.
- Опционально: от -40 °C до +85 °C.
