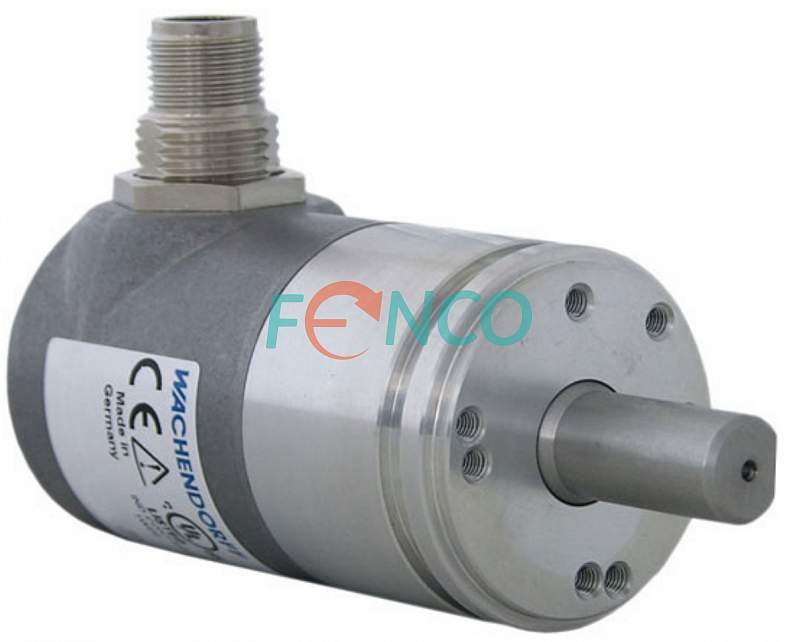

Энкодер WDGA 36J Wachendorff
Артикул:
WDGA 36J Wachendorff
Замена энкодеров WDGA 36J производителя Wachendorff
Подробнее
Под заказ
Описание
Характеристики датчика WDGA 36J
| Диаметр корпуса | 36 мм |
| Тип фланца | Сервофланец |
|
Тип вала |
Цельный вал |
| Диаметр вала |
10 мм |
| Напряжение питания |
4,75…32 В |
| Тип выходного сигнала |
CANopen / CAN SAE J1939 / SSI / RS485 |
| Тип соединителя | Кабель или разъем |
| Вывод соединителя | Аксиально или радиально |
|
Степень защиты от внешней среды |
IP 67, IP 69K |
|
Диапазон рабочих температур |
от -40 до +85 С |
|
Допустимая нагрузка на вал |
Аксиальная 300 Н Радиальная 300 Н |
| Масса | около 0,11 кг |
| Удар |
5000 м/с2 (6 м/с) |
| Вибрация |
300 м/с2 (10 ... 2000 Hz) |
|
Доступное разрешение импульсов на оборот (имп/об) |
Однооборотные- до 16 bit Многооборотные- до 32 bit (CAN SAE J1939 / RS485) / до 43 bit (CANopen / SSI) |
Абсолютные угловые энкодеры WDGA 36J от Wachendorff
Особенности модели:Компактный энкодер для промышленного использования.
Имеет четыре типа выходного сигнала.
- CANopen
- CAN SAE J1939
- SSI
- RS485
| В наличии : | Нет |
Чертеж WDGA 36J CANopen
137.99 КБ
Чертеж WDGA 36J RS485
138.94 КБ
Чертеж WDGA 36J SSI
154.88 КБ
Чертеж WDGA 36J CAN SAE J1939
143.5 КБ
Описание WDGA 36J SSI
698.13 КБ
Описание WDGA 36J CAN SAE J1939
591.66 КБ
Описание WDGA 36J CANopen
591.59 КБ
Описание WDGA 36J RS485
627.9 КБ
