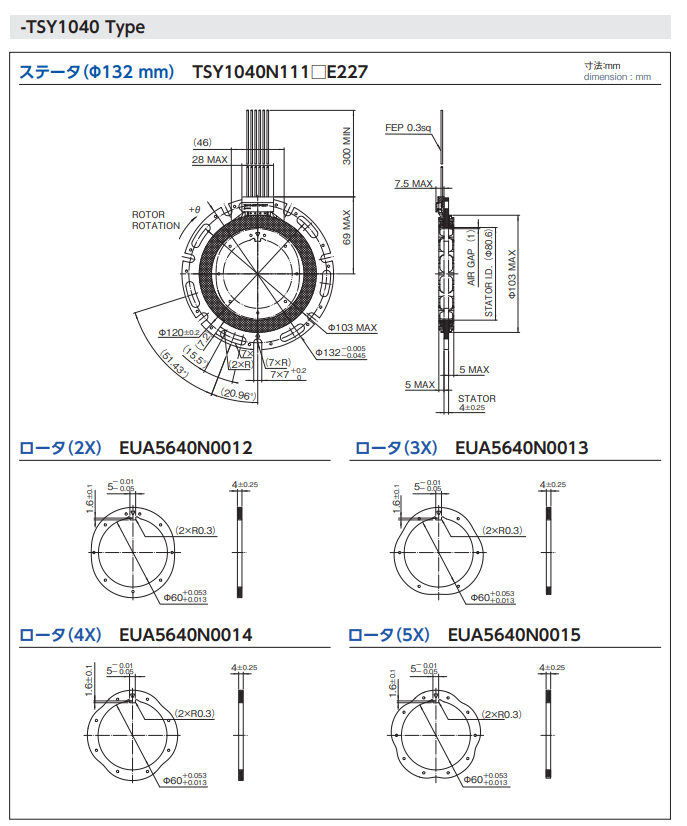

Резольвер TSY1040 Tamagawa

Модель

TSY1040

Габариты

132 мм

Внутренний диаметр статора

80,6 мм

Внутренний диаметр ротора

60 мм

Источник питания

AC 7 Vrms, 10 kHz

Коэффициент трансформации

0.2 ± 8 %

Точность

2х  60' p-p MAX

3х  40' p-p MAX

4х  30' p-p MAX

5х  24' p-p MAX

Входное сопротивление

75 Ω± 8 %

Количество кратных (полюс распознавателя)

2X-5X

Максимальная рабочая скорость

20,000 min-1

Диапазон рабочих температур

от -40 до +150 ℃

Масса статора

0,219 кг

Масса ротора

0,054 кг

Модель статора 2х

TSY1040N1112E227

Модель статора 3х

TSY1040N1113E227

Модель статора 4х

TSY1040N1114E227

Модель статора 5х

TSY1040N1115E227

Модель ротота 2х

EUA5640N0012

Модель ротота 3х

EUA5640N0013

Модель ротота 4х

EUA5640N0014

Модель ротота 5х

EUA5640N0015
