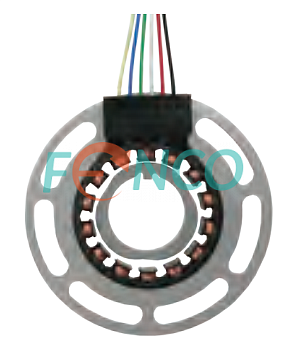

Резольвер TSY1020 Tamagawa

Модель

TSY1020

Габариты

80 мм

Внутренний диаметр статора

35 мм

Внутренний диаметр ротора

25 мм

Источник питания

AC 7 Vrms, 10 kHz

Коэффициент трансформации

0.2 ± 8 %

Точность

2х  60' p-p MAX

3х  40' p-p MAX

4х  30' p-p MAX

5х  24' p-p MAX

Входное сопротивление

75 Ω± 8 %

Количество кратных (полюс распознавателя)

2X-5X

Максимальная рабочая скорость

20,000 min-1

Диапазон рабочих температур

от -40 до +150 ℃

Масса статора

0,097 кг

Масса ротора

0,011 кг

Модель статора 2х

TSY1020N1112E227

Модель статора 3х

TSY1020N1113E227

Модель статора 4х

TSY1020N1114E227

Модель статора 5х

TSY1020N1115E227

Модель ротота 2х

EUA5620N0012

Модель ротота 3х

EUA5620N0013

Модель ротота 4х

EUA5620N0014

Модель ротота 5х

EUA5620N0015
