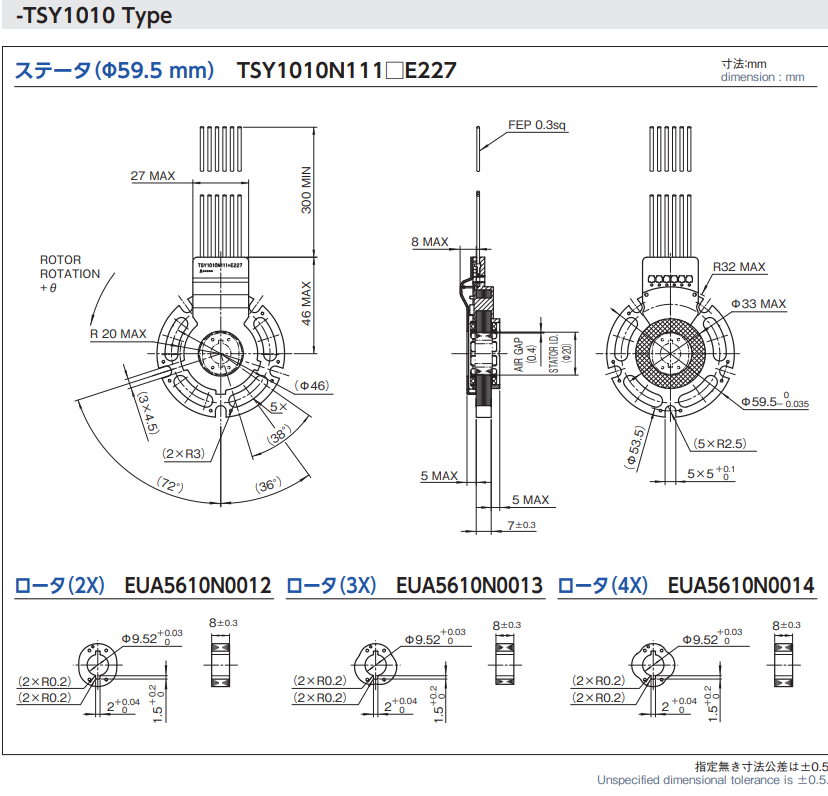

Резольвер TSY1010 Tamagawa

Модель

TSY1010

Габариты

59,5 мм

Внутренний диаметр статора

20 мм

Внутренний диаметр ротора

9,52 мм

Источник питания

AC 7 Vrms, 10 kHz

Коэффициент трансформации

0.2 ± 8 %

Точность

2х  60' p-p MAX

3х  40' p-p MAX

4х  30' p-p MAX

Входное сопротивление

75 Ω± 8 %

Количество кратных (полюс распознавателя)

2X-4X

Максимальная рабочая скорость

20,000 min-1

Диапазон рабочих температур

от -40 до +150 ℃

Масса статора

0,101 кг

Масса ротора

0,011 кг

Модель статора 2х

TSY1010N1112E227

Модель статора 3х

TSY1010N1113E227

Модель статора 4х

TSY1010N1114E227

Модель ротота 2х

EUA5610N0012

Модель ротота 3х

EUA5610N0013

Модель ротота 4х

EUA5610N0014
