Энкодер IRC 327 Larm

Характеристики датчика IRC 327

Диаметр корпуса	58 мм
Тип фланца	Упругий элемент
Тип вала	Полый глухой вал
Диаметр вала	12 мм
Напряжение питания	5 +/- 5% В
Тип выходного сигнала	1 Vpp
Тип соединителя	Кабель или разъем
Вывод соединителя	Радиально или аксиально
Степень защиты от внешней среды	IP65
Диапазон рабочих температур	стандартно - от 0 до + 60 С модель М от -20 до + 60 С
Допустимая нагрузка на вал	Аксиальная 40 Н Радиальная 60 Н
Масса	около 0,35 кг
Удар	50 g (100 ms)
Вибрация	10 g (10 ... 2000 Hz)
Доступное разрешение импульсов на оборот (имп/об)	512, 1024, 2048, 2500

Инкрементные угловые энкодеры IRC 327 от Larm

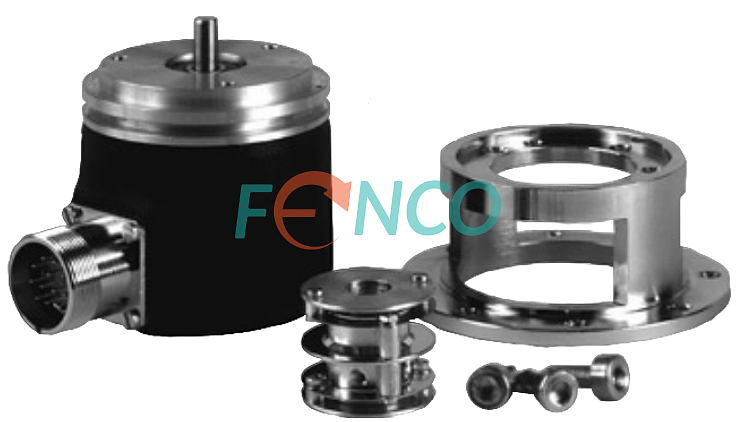

В стандартной промышленной версии изготавливаются в корпусе 58 мм. Модель IRC 327 имеет упругий элемент и полый глухой вал. Внутреннее устройство выполнено со светодиодом в качестве источника света и фотоприемником в качестве приемника. Фотоприёмник преобразует вращательное движение в электрические сигналы путем сканирования растров на двух оптических (чаще из стекла) элементах. Электрические сигналы предоставляют информацию о взаимном положении двух механических частей, и, как следствие, угле перемещения и / или направлении перемещения.

Имеет питающее напряжение 5 В. Разрешение датчика внутри оборота достигает 2500 имп/об. Возможные выходные сигналы - 1Vpp.

Энкодеры IRC используются совместно с блоками отображения (УЦИ) или системами числового управления на станках (ЧПУ) или роботах. Отлично подходят для применения на оборудовании, где требуются точность и надежность измерений.
Датчик применяется в различных отраслях, хорошо себя зарекомендовал в промышленности:

• конвейерных линиях
• станочном оборудовании
• деревообрабатывающем оборудовании
• упаковочном оборудовании
• и др.
