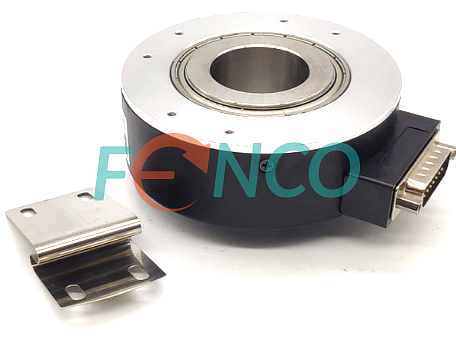

Энкодер GHH90 CALT

Характеристики датчика GHH90

Диаметр корпуса	90 мм
Тип фланца	Упругий элемент
Тип вала	Сквозной полый вал
Диаметр вала	20 мм / 30 мм / 40 мм
Напряжение питания	5...26 В
Ток потребления	до 150 мА
Тип выходного сигнала	NPN / PNP / Line Driver
Тип соединителя	Кабель или разъем  Радиально
Степень защиты от внешней среды	IP 54 / IP 65
Диапазон рабочих температур	от - 30 до + 85 С
Максимальная нагрузка на вал	Аксиальная - 15 Н Радиальная - 25 Н
Максимальная скорость вращения (об/мин)	6000
Удар (11мс)	50 Г
Вибрация (55...2000 Гц)	10 Г
Масса	около 0,65 кг
Доступное разрешение импульсов на оборот (имп/об)	до 5000

Инкрементальные угловые энкодеры GHH90 от CALT

Энкодер с большим полым валом серии GHH90 находит широкое применение в современных промышленных системах, где обратная связь по скорости требуется непосредственно на приводном валу. Он отличается высокой устойчивостью к механическим повреждениям и способен выдерживать значительные радиальные и осевые нагрузки.
Специальная конструкция втулки позволяет удобно устанавливать устройство прямо на приводной вал с использованием гибкого соединения, такого как кривошип или стопорной штифт. Это гарантирует надежность работы энкодера и его длительный срок эксплуатации. Разрешение устройства может достигать 5000 PPR, что обеспечивает не только точный контроль, но и безопасность перемещаемых грузов.
