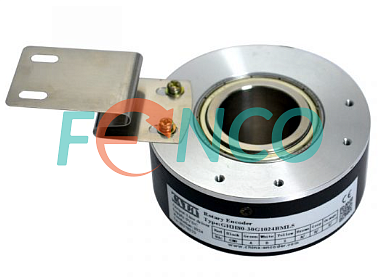

Энкодер GHH80 CALT

Характеристики датчика GHH80

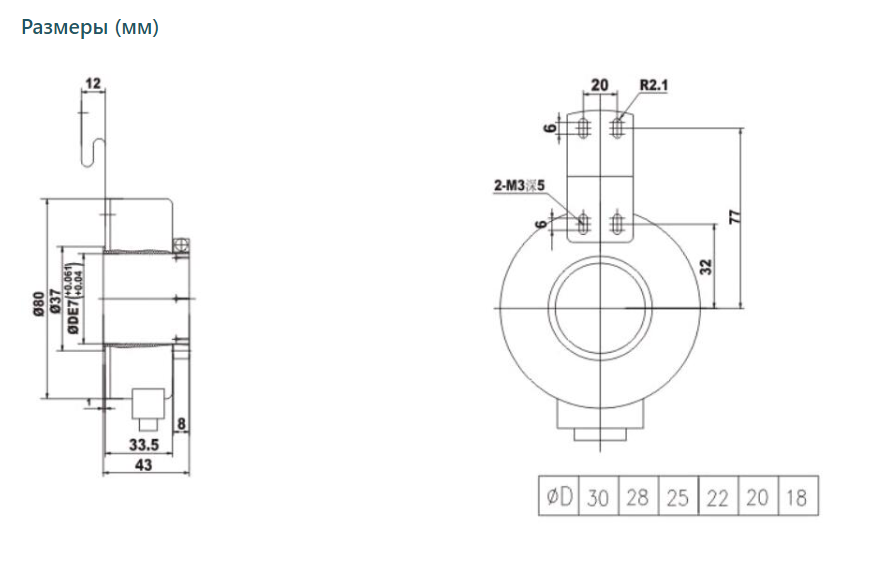

Диаметр корпуса	80 мм
Тип фланца	Упругий элемент
Тип вала	Сквозной полый вал
Диаметр вала	18 мм / 20 мм / 30 мм
Напряжение питания	5...26 В
Ток потребления	до 150 мА
Тип выходного сигнала	NPN / PNP / Line Driver
Тип соединителя	Кабель или разъем  Радиально
Степень защиты от внешней среды	IP 54 / IP 65
Диапазон рабочих температур	от - 40 до + 85 С
Максимальная нагрузка на вал	Аксиальная - 15 Н Радиальная - 25 Н
Максимальная скорость вращения (об/мин)	6000
Удар (11мс)	50 Г
Вибрация (55...2000 Гц)	10 Г
Масса	около 0,40 кг
Доступное разрешение импульсов на оборот (имп/об)	до 5000

Инкрементальные угловые энкодеры GHH80 от CALT

Энкодер с широким полым валом серии GHH80 широко используется в современных промышленных системах, где необходима обратная связь по скорости, установленная непосредственно на приводном валу. Он обладает высокой стойкостью к механическим повреждениям и способен выдерживать значительные радиальные и осевые нагрузки.
Уникальная конструкция втулки позволяет легко устанавливать устройство на приводной вал с помощью гибкого соединения, например кривошипа или стопорного штифта, что обеспечивает надежность работы и продолжительный срок службы энкодера. Разрешение прибора может достигать 5000 PPR, что способствует не только точному контролю, но и повышению безопасности перемещаемых грузов.
